产品应用 | 用于测量环保制冷剂CO2中油循环比（OCR）的在线解决方案

环保制冷剂二氧化碳（R744）的重要性正稳步提升

近年来，这一需求不断增长，其中冷却回路中油含量的测量起到了重要作用。为此，安东帕公司推出了基于L-Dens 7400密度传感器的先进测量系统，可实时、高精度地测定OCR。

COR（即R744）在制冷行业中正发挥着越来越重要的作用，因为它是一种环保且经济高效的制冷剂，同时还具有不可燃、无毒的优点。与使用传统制冷剂的制冷循环相比，R744工艺在高于其临界点的温度和压力下运行。因此，R744制冷系统的工作压力可高达150Bar，约为R134a或R1234yf的五倍。所有制冷系统的共同特点是，在冷却回路中需向制冷剂添加一定量的润滑油。润滑油不仅对压缩机的润滑至关重要，还对制冷系统的效率具有决定性影响。制冷剂中的油含量也被称为油循环比（OCR）。

安东帕的在线过程传感器可精确测量油品的OCR值，从而在运行过程中实时、连续地直接监控这一关键参数。在线测量取代了以往使用压力比重计进行实验室检测时通常复杂且昂贵的取样流程。因此，安东帕的解决方案显著降低了实验室成本，并节省了调整冷却回路最佳油含量所需的时间。

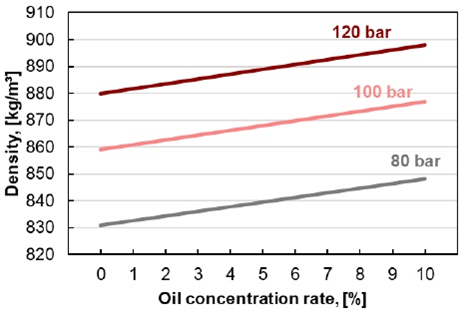

在考虑制冷循环时，油溶性系数（OCR）是一个重要参数。与传统制冷剂类似，R744制冷系统中的OCR也会影响制冷剂的热力学性能。经验表明，虽然声速法适用于其他制冷剂的测量，但在R744中却无法提供可靠的OCR测量结果。在某些运行条件下，由于过饱和现象，润滑油与制冷剂之间会发生相分离。而声速法不适用于非均质或多相流体的测量。由于大多数润滑油的密度高于R744，因此添加润滑油会使油-制冷剂混合物的密度增加（图1）。这使得可以通过密度来确定OCR。安东帕公司在R744制冷回路的密度测量方面拥有多年经验，并具备相应且高精度的技术。

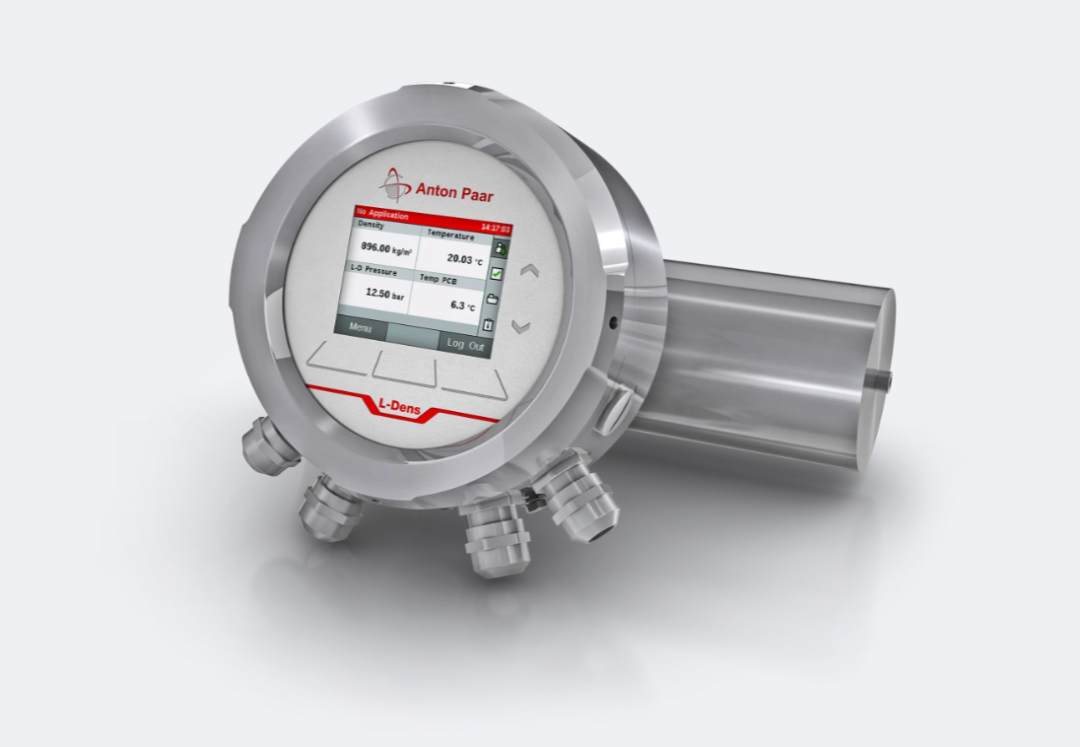

为了承受R744制冷系统中遇到的高压，并测量R744中的关键参数OCR，安东帕开发了高精度L-Dens 7400密度传感器的特殊高压版本，该传感器可承受高达180 Bar的压力。

安东帕采用振荡 U 型管原理进行密度测量，通过检测振荡频率确定介质密度。

由于密度会受到油浓度、温度和压力的影响，系统通过传感器内置的高精度温度传感元件测量温度，并结合额外配置的压力传感器获取压力数据，从而实现 OCR 的计算。

L-Dens 7400 密度传感器无需日常维护，可提供高精度的密度测量。

• 耐腐蚀材料： 与介质接触的部件采用哈氏合金 C-276 制成。

• 坚固外壳： 传感器外壳采用不锈钢材质。

• 灵活安装： 图 3 展示了 L-Dens 7400 与压力传感器在二氧化碳制冷循环中的推荐安装方式。

安东帕可根据客户的应用需求，提供灵活可靠的 OCR 测量解决方案。

• mPDS 5 评估单元： 功能强大，可连接 L-Dens 7400，并支持多个传感器的管理与控制。

• Pico 3000 智能变送器： 可选配使用，构建简洁、独立的测量系统。

通过灵活的系统配置，安东帕能够为不同应用场景提供合适的 OCR 测量方案。
