Christa ji
在纳米材料、催化剂、电池和合金等前沿研究中，理解材料在高温等非环境条件下的局域结构变化至关重要。然而，常规的 X 射线衍射（XRD）主要表征长程有序结构，往往会对真实的原子行为产生“美丽的误解”。
当材料结晶度降低、甚至完全丧失时，我们该如何精准捕获原子的真实排列？
安东帕推出的 XRDynamic 500 自动化多功能粉末 X 射线衍射仪，搭载 HTK 1200N 高温腔室非环境附件，为高质量对分布函数（PDF）测量提供了完美的解决方案，带您看透“热膨胀”背后的局域真相！
HTK 1200N 高温腔室
经典案例：石英（SiO₂）的高温相变悖论
为了展示 XRDynamic 500 的超强实力，科研人员选择石英粉末作为研究对象，在 25 °C 至 1000 °C 的极宽温度范围内进行了原位全散射数据采集。

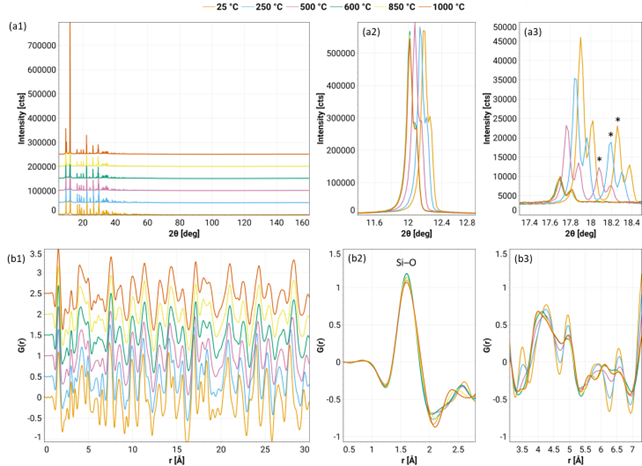

图 2：石英的高温散射数据与 PDF 曲线变化
▶ 常规 XRD 的“直觉悖论”
随着温度升高，石英在 573 °C 附近由 α 相转变为 β 相。如果我们使用常规的 Rietveld 精修来计算 Si–O 键长，会发现一个违背直觉的现象：随着温度升高，精修得到的 Si–O 键长居然持续减小！ 热膨胀不应该让原子间距变大吗？为什么反而缩短了？
▶ PDF 分析见真相
当我们使用全散射数据转换为对分布函数（PDF）曲线后，局域结构的真相终于大白：

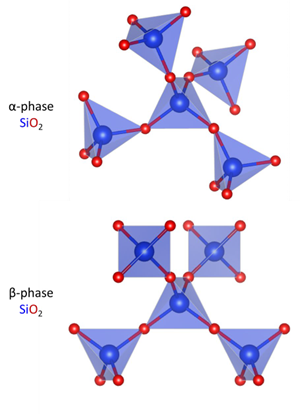

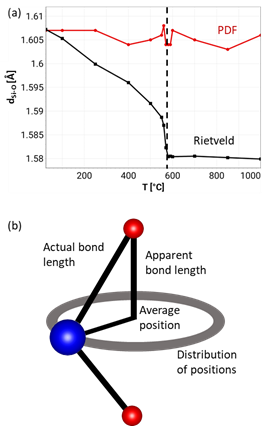

图3：SiO₄ 四面体排列及 Si-O 键长随温度的变化对比
SiO₄ 四面体其实是高度刚性的结构单元，其内部真实的 Si–O 键长在整个升温及相变过程中基本保持不变！
那么常规精修的“缩短”从何而来？因为常规 Rietveld 精修基于时间与空间的平均结构。在高温下，Si 原子实际上在围绕其配位环境中心进行激烈的旋转运动，导致平均电子密度向旋转中心偏移，从而在“平均晶体结构”中表现为虚假的键长缩短。
而 PDF 分析探测的是瞬时局域原子间距，直接反映了实际的原子距离，成功修正了平均晶体结构的测量偏差！
核心优势：为什么选择 XRDynamic 500 + HTK 1200N？
高质量的非环境 PDF 测量： 即使在 1000 °C的高温下，系统依然能提供极佳的数据质量，精准捕捉中短程原子关联信息（如局域畸变与无序）。
硬件配置强大： 配备 Primux 3000 密封管 X 射线源（Mo 靶）、椭圆聚焦镜以及 Pixos 2000 CdTe 探测器，确保高效、高分辨率的数据采集。
极简的配置切换： XRDynamic 500 支持在标准配置与非环境配置之间轻松切换，集成 CCU 与温度控制，在单一软件中即可简化整个非环境测量流程，让复杂的原位实验变得得心应手。
