Christa ji
在工业回转窑中，电池黑粉经历了什么？是充分脱挥发，还是暗藏“夹生”的有机残留？热分析就像一台时间机器，通过一条质量损失曲线，就能精确还原黑粉所经历的工业“热历史”。
实验设定：模拟合成空气中的极限升温
研究人员将BM1、BM2、BM3三种工业黑粉在105 °C下预干燥24小时，随后在合成空气中以 5 K/min 的速率一路升温至 1000 °C，全程记录其肉眼不可见的质量变化。

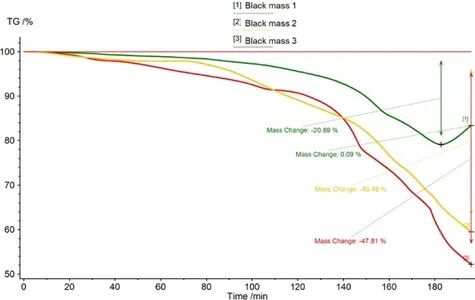

图1：BM1（绿线）、BM2（黄线）、BM3（红线）的三条热分析对比曲线，图上清晰标有 -20.89%、-40.48% 和 -47.81% 的阶梯失重百分比。
三条曲线，三个不同的命运
热分析测得的总质量损失呈现出完美的梯度：BM3 (47.81 wt.%) > BM2 (40.48 wt.%) > BM1 (20.89 wt.%)。
BM3（真空干燥）——“全包覆”状态：因为完全没有经历高温热解，它保留了大量的PVDF粘结剂、残余电解质溶剂等有机组分。在300–800 °C的区间内，这些有机物发生剧烈的氧化燃烧，质量损失近乎过半！
BM1（强烈热解）——“极度干练”：其质量损失最低（仅约20%），说明它在出厂前就已经过强烈的热解过程，低分子量的挥发物和有机残留已被基本驱离。
BM2（中度热解）——“工业现实的缩影”：虽然BM2也经过了热解，但TGA仍显示出可观的有机物损失。这揭示了工业回转窑的真实痛点——局部物料混合不均、停留时间不一，导致即使是热解样品也常有“漏网之鱼”。
对下游冶金工艺的指导意义
Julia DSC 差示扫描量热仪
热分析不仅是质检手段，更是尾气管理的晴雨表。BM3高达47.81%的灼烧失重，意味着如果直接送去高温冶金，将会给工业尾气系统带来巨大的有机废气与含卤素（氟、氯）气体排放负荷，增加设备腐蚀风险。
福利获取
锂电池需求激增使高效回收策略日益迫切。作为回收核心中间体，黑粉的化学性质已获深入研究，但其物理性质仍缺乏系统认识。本研究采用多模态表征手段，系统对比了热解或真空干燥预处理的三种工业 NMC 基黑粉。结果表明，热预处理决定了黑粉的物理状态：热解能有效去除有机和含氟残留，显著提升材料的表面可接近性、纳米孔隙度及粉体流动性；而真空干燥样品因粘结剂膜残留，分散性较差。此外，SAXS 分析证实的纳米尺度界面特征与黑粉的浸出活性高度正相关，可作为评价其冶金加工性的新指标。本研究突出了受控热预处理在工业回收中的核心价值。
获取完整版科研论文，可点击“阅读原文”或识别下方程序码下载即可。
📌下期预告
电池黑粉表征系列④|吸附、比重与骨架：电池黑粉的表面积、孔隙率与密度的全面起底
