Christa ji
在追求极致性能的工业领域，金刚石涂层是当之无愧的“铠甲”。但如何检验这件“铠甲”是否可靠，却是个难题——传统测试的金刚石针尖，可能测一次就“同归于尽”，成本高到让人心疼。
今天，给大家介绍一个高效又省钱的测试“黑科技”。
核心痛点
问题：用金刚石针尖去刻金刚石涂层，就像“矛与盾的较量”，极易损坏昂贵的针尖，导致测试成本飙升，结果还不稳定。
结果：研发和品控受阻，面对超硬涂层（如金刚石、SiC、WC涂层），附着力测试变得棘手。
创新解决方案
安东帕RST系列划痕仪，创新性地提出：用“一次性硬质陶瓷球”替代“金刚石压头”
RST系列划痕仪
▶材质：采用碳化硅（Si3N4）、碳化钨（WC）或氧化铝（Al2O3）制成的硬质小球。
▶尺寸：常用直径为1mm、1.5mm或2mm，灵活适配。
▶ 核心优势：
成本大降：陶瓷球是低成本一次性耗材，彻底告别天价针尖的损耗。
结果精准：避免了因针尖磨损带来的误差，附着力临界载荷（Lc）判定更准确、重复性好。
应用广泛：从前期研发到生产线批量质检，都能轻松应对。
实测案例
我们对两种金刚石涂层进行了测试：
方法：使用1mm的Si3N4球，在样品表面进行渐进加载划痕。（图1）

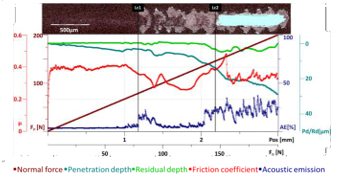

图1：使用 Si₃N₄ 球的划痕测试结果
分析：通过高清全景图像与传感器数据（摩擦力、声发射等）的智能叠加，清晰捕捉涂层从开始剥落（Lc1） 到完全脱落（Lc2） 的全过程。（图2）
图2：
样本 1 和样本 2 上逐渐加载造成的划痕的全景图像（上图）和样本 2 下面的划痕图像（下表）
样品 | Lc1[N] | Lc2[N] |
样品1 | 80 | 145 |
样品2 | 134 | 152 |
表1：对样品 1 和样品 2 的临界载荷进行比较
结论
样品2的临界载荷值更高，证明其涂层附着力更强，整体耐用性更优。
简单来说，这个“以球代针”的方法，用“经济的消耗”解决了“昂贵的损耗”难题。 它让超硬涂层附着力的评估，变得可靠、经济且高效，是高端涂层研发与质量控制的理想工具。
如果您也在寻找评估超硬、耐磨涂层结合力的优质方案，欢迎进一步了解安东帕 RST系列划痕仪及此项创新应用。
