传统 XRD 能看清晶体结构，却对无定形包覆层束手无策；BET 能测开放孔隙，却照不进封闭盲区。当 X 射线衍射（XRD）遇上小角 X 射线散射（SAXS），这场宏观晶相与纳米界面结构的跨尺度碰撞，彻底颠覆了我们对电池黑粉结构表征的认知！
宏观晶相扫描：XRD 的“显微镜”与“局限性”
通过 10°–80° 2θ 的步进扫描，XRD 能够清晰指认黑粉中的主晶相——石墨（占60–70 wt.%）以及NMC活性相。
图1：BM1、BM2、BM3 的 XRD 衍射谱图对比曲线
BM2（热解）：晶相最复杂，不仅有金属Ni（说明发生还原），还有Li₃PO₄、Li₂CO₃等复杂的次生盐类。
BM3（真空干燥）：由于未经历高温，保留了更完整的NMC原始结构。
表1：通过 XRD 鉴定的主要和次要结晶相
电池辊压导致的晶粒择优取向，以及微量次生相的低信噪比，常常让XRD定量分析充满挑战。
纳米界面破局者：SAXS 的绝对优势
当材料被有机物包覆或存在大量“封闭孔”时，传统方法集体失灵。而 SAXS（依据ISO 20804:2022 绝对标度法）测量的不是简单的外表面，而是不同电子密度区域之间的界面。
图2：三种样品的绝对 SAXS 散射强度曲线图（Absolute SAXS intensity profiles），直观展示高阻态区域的差异。
BM1（强烈热解）：SAXS 总比表面积高达 56.68 m²/g，而 BET 仅为24.3 m²/g。这意味着有 57.1% 的纳米级孔隙是封闭的，氮气无法进去，但 X 射线能探测！
BM2（热解）：SAXS 总比表面积为 11.9 m²/g，BET 为 2.8 m²/g，闭合孔占 76.5%。尽管总比表面积低于 BM1，但散射曲线仍具清晰的 Porod 斜率，明确区分多级尺度结构的贡献。
BM3（未热解）：在 20 nm 以下根本没有明确的 Porod 区域，高 q 区散射呈现类似质量分形的衰减行为。

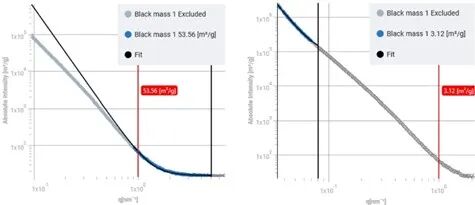

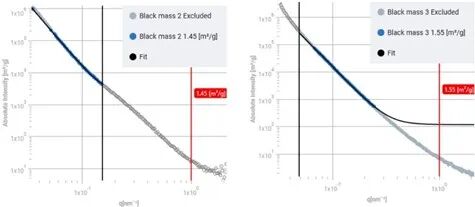

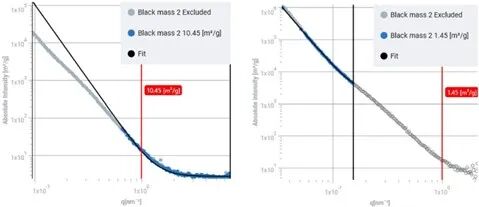

图3：BM1、BM2、BM3 分别的 SAXS Porod 拟合曲线图，清晰标出纳米孔隙的跨尺度计算区间。
跨尺度启示

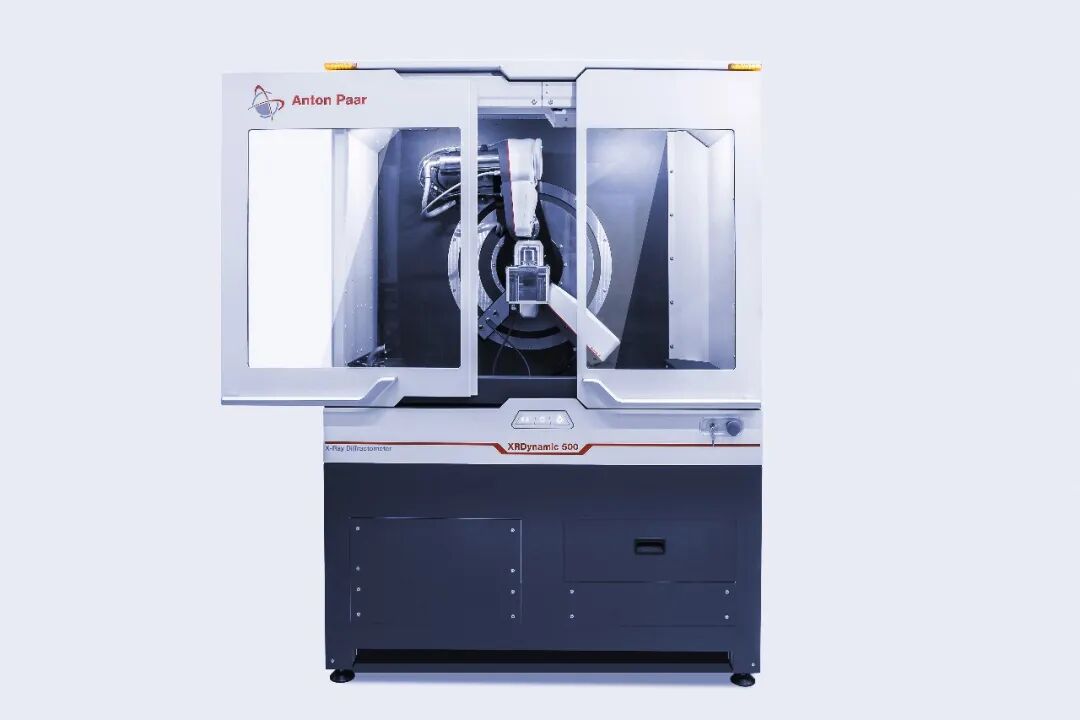

XRDynamic 500

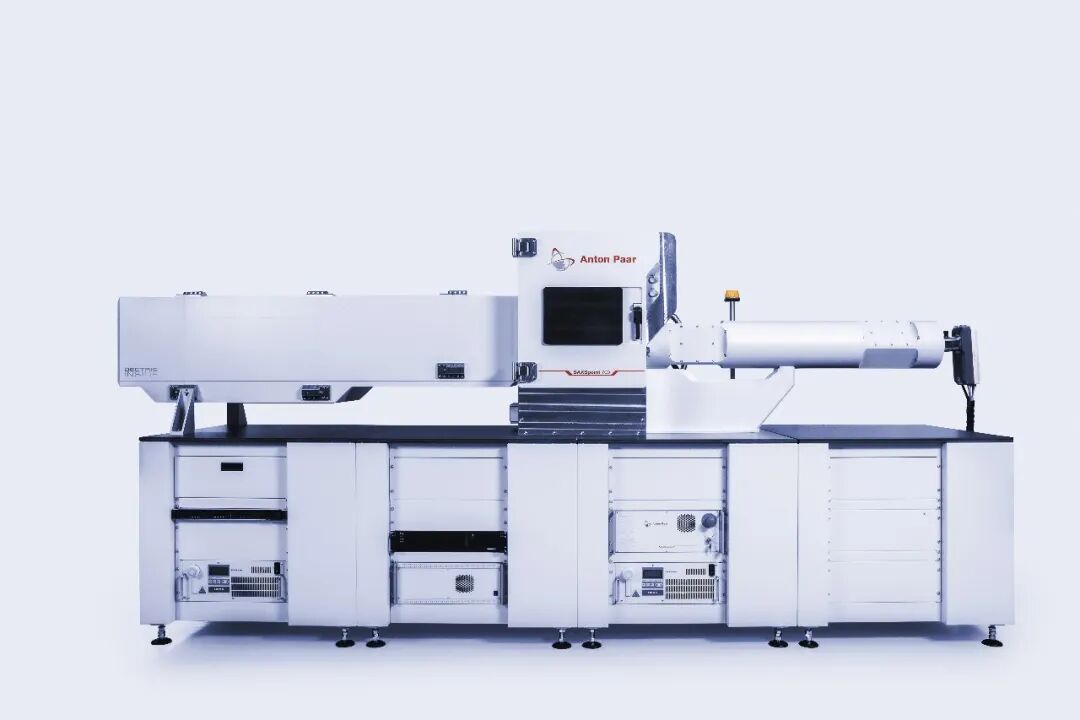

SAXSpoint 700
XRD 明确材料物相组成，SAXS 表征纳米界面结构参数；热解工艺通过构筑这些纳米界面，从而决定了后续湿法冶金过程中的浸出动力学。
福利获取
锂电池需求激增使高效回收策略日益迫切。作为回收核心中间体，黑粉的化学性质已获深入研究，但其物理性质仍缺乏系统认识。本研究采用多模态表征手段，系统对比了热解或真空干燥预处理的三种工业 NMC 基黑粉。结果表明，热预处理决定了黑粉的物理状态：热解能有效去除有机和含氟残留，显著提升材料的表面可接近性、纳米孔隙度及粉体流动性；而真空干燥样品因粘结剂膜残留，分散性较差。此外，SAXS 分析证实的纳米尺度界面特征与黑粉的浸出活性高度正相关，可作为评价其冶金加工性的新指标。本研究突出了受控热预处理在工业回收中的核心价值。
获取完整版科研论文，可点击“阅读原文”或识别下方程序码下载即可。
📌下期预告
电池黑粉表征系列③|质量损失背后的“热历史”：用热分析解码电池黑粉的脱挥发密码
