账号登录
在半导体、电子制造和航空航天等高端行业，环氧树脂是核心材料。但你是否遇到过产品开裂、粘合失效或耐热性变差？ 这些往往是因为聚合不完全导致的“假固化”。
如何精准把控固化程度，降低生产废料损耗？
安东帕带来了颠覆性的质控利器——Julia DSC 300 差示扫描量热仪。
不完全固化的隐形危害
✖耐热下降：导致元器件高温失效。
✖ 粘合失效：精密组件极易分层脱落。
✖ 废料激增：严重影响企业量产效益。
安东帕 DSC 技术通过直接测量残余放热量与玻璃化转变温度（Tg），彻底看清聚合物的交联演变。

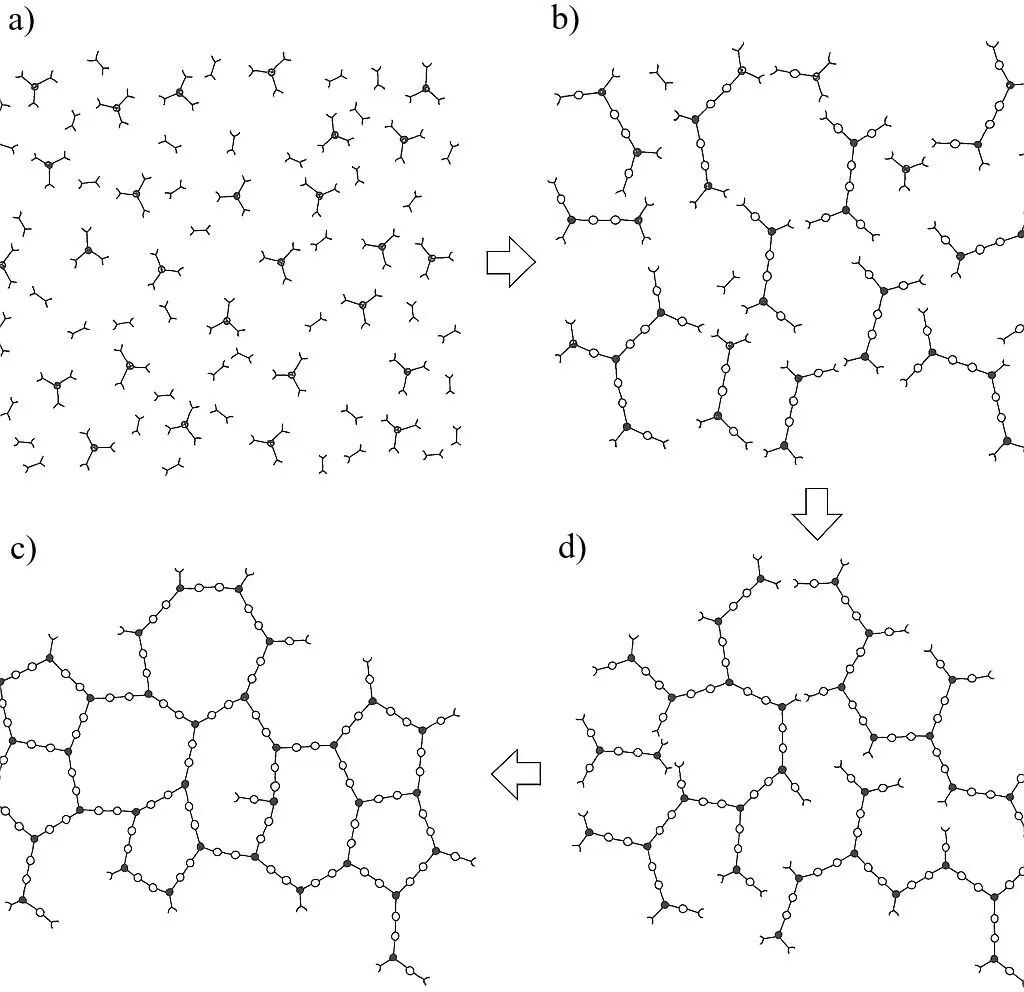

图1：热固性聚合物固化阶段的示意图
用数据为工艺优化引路
我们对加热固化型树脂 EPO-TEK® 323LP 进行了全方位“体检”：
图2：Julia DSC 300
原样状态：交联潜力巨大
出现强放热峰。
峰值 131.32°C。
放热 515.15 J/g。
结论：体系仍有大量未反应基团。

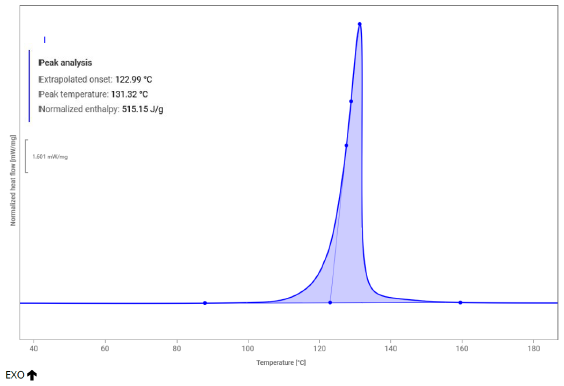

图 3: 原EPO-TEK 样品的固化反应
120℃ / 120分钟：部分固化
放热大幅缩小。
降至 3.14 J/g。
峰值右移至 142.78°C。
结论：空间位阻加剧，仍需更高热能驱动。

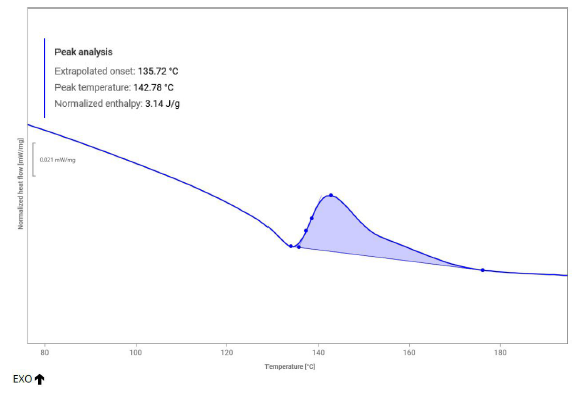

图4：EPO-TEK 在120℃预固化120分钟
150℃ / 60分钟：完全交联
无交联放热峰。
仅剩 Tg 转变台阶。
用时缩短一半。
结论：更高温度实现了更高效、更彻底的交联。

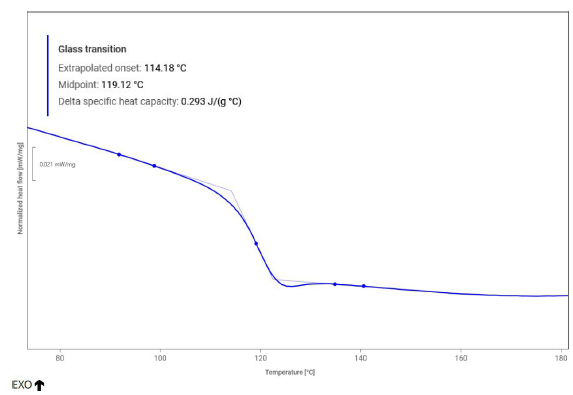

图5：EPO-TEK 在150℃预固化60分钟
原环氧树脂 | 部分固化的样品 | 完全固化的样品 | |
固化起始温度 | 122.99°C | 135.72°C | - |
固化峰值 | 131.32°C | 142.78°C | - |
固化热 | 515.15 J/g | 3.14 J/g | - |
Tg Δcp | - | - | 0.293 J/(g°C) |
表1：评估EPO-TEK固化
全面升级您的质控体系
选择安东帕，您获得的不仅是数据，更是竞争优势：
✅降低损耗：从源头杜绝不合格品流出。
✅提效降本：精准优化烘烤温度与时间。
✅赢取客户：为高端供应链提供无可挑剔的质量证明。
专属福利：限时“零元测样”通道开启！
光看数据不够过瘾？您的环氧树脂体系是否也存在“假固化”或工艺瓶颈？安东帕宠粉福利来袭！
我们把 Julia DSC 实验室搬到您身边，现面向聚合物、制药、半导体、电池、食品、化妆品等行业，即日起至10月31日开放【限时免费测样】名额！
▶ 免费寄样测试：把您的样品寄给我们，由安东帕应用专家亲自为您完成 DSC 循环测试，并出具官方热分析数据报告。
邮寄地址：韩工 18017315827，上海市闵行区合川路2570号科技绿洲三期2号楼11层
▶ 实验室自测：欢迎携带样品前往四大实验室（上海、北京、广州、成都）进行现场测试。
⏱️ 名额有限，先到先得！
👇 参与方式
识别上方二维码，参与活动
📞 联系人：韩工 18017315827
chloe.han@anton-paar.com
阅读 1
