账号登录
你是否好奇，为什么同样容量的锂电池，有的续航持久，有的却"电量焦虑"？答案藏在比头发丝细千倍的电极孔隙中！今天带你揭秘这个关键参数如何左右电池性能。
什么是电极孔隙率？
简单来说，电极孔隙率就是电极材料中“空余空间”的百分比。

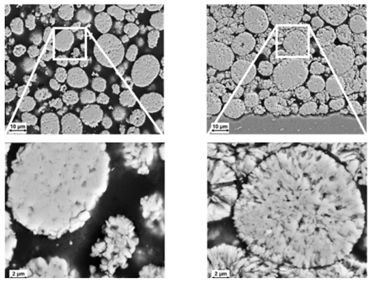

在锂电池制造过程中，电极浆料涂覆在金属集流体上，经过干燥和压实后，会形成含有无数微小孔隙的多孔结构。这些孔隙就像一条条高速公路，为锂离子的运输提供通道。
孔隙率过高或过低，都不行！
▶ 孔隙率过低 → 锂离子“寸步难行”，电池性能大打折扣
▶ 孔隙率过高 → 活性材料占比减少，能量密度降低
所以，找到最优孔隙率就成了电池设计的关键挑战。制造商通过压延工艺来精确调控电极的孔隙率，在孔隙体积和锂离子传输之间取得平衡。
如何精确测量电极孔隙率？
安东帕的研究人员给出了答案——两种先进技术强强联手：
气体比重法
使用 Ultrapyc 5000 测量电极的骨架体积和骨架密度，能精确进入微小孔隙。
压汞法
使用 PoreMaster 60 直接测量电极的孔隙体积和孔径分布。
两种方法各有千秋，配合使用才能全面掌握电极的微观结构。
对比项目 | 气体比重法 | 压汞法 |
✅ 优点 | 精确测量骨架体积、适用于规则和不规则样品、可快速估算孔隙率 | 无法直接测量孔隙体积、无法提供孔径分布信息 |
❎ 缺点 | 直接测量孔隙体积和孔径分布、可测量所有大于4nm的开放孔隙 | 无法测量小于4nm的微孔、汞有毒性需安全防护 |
关键发现：数据说话

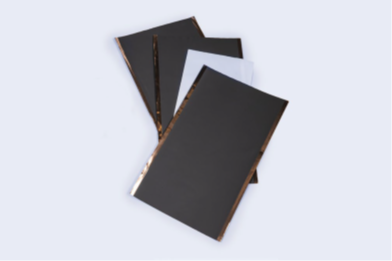

研究人员对三种不同电极进行了测试：
C1：NMC111涂覆阴极（铝集流体）
A1和A2：石墨涂覆阳极（铜基板）
结果令人惊讶：
样品 | 包括集流体的孔隙率 | 涂层孔隙率 |
C1 | 37% | 59% |
A1 | 62% | - |
A2 | 57% | - |
核心发现：
▶A1阳极孔隙率（62%）高于A2（57%），与更大孔隙体积一致
▶A2的最可几孔径（5.5μm）比A1（0.9μm）大一个数量级
▶ C1 阴极包含集流体后总孔隙率仅 37%，但活性涂层孔隙率高达 59% ——集流体对整体测量结果的影响不容忽视！
两种计算方法，灵活选择
✔ 不规则样品：压汞法 + 气体比重法，通过汞压入法测量孔隙体积，结合骨架体积计算孔隙率.
▶ 也许你对使用汞测量孔隙率有所顾忌，因为汞具有挥发性和毒性，现在安东帕可以提供一项替代技术，使用无毒不挥发的 eGaIn 液态合金代替汞进行孔隙率和孔径测量，仅需要一台独立的 eGaIn 加注站，就可以在原来的压汞仪上进行无汞测试了，而无需购买一台新的测试设备。
✔规则形状样品：直接测量表观体积（如矩形样品长×宽×高），再结合骨架体积快速估算孔隙率——特别适合压延工艺研究中的快速质量控制。
总结
电极孔隙率，这个看似简单的参数，正悄然决定着锂电池的最终性能。
通过气体比重法与压汞法的联合使用，我们可以精确表征电极的多孔结构，为电池性能优化提供关键数据支持。
下次当你抱怨手机续航差的时候，也许可以想想——是不是电极的孔隙率没调好呢？
电池材料表征实践指南
将告诉您如何在生产流程的各个环节对重要的锂离子电池材料进行表征（如电极、浆液、隔膜和电解质和电池组）- 从而使您的电池在竞争中脱颖而出。
点击图片下载E-Book
阅读 0
