账号登录
在汽车密封、航空航天管路、储能系统绝缘、电子器件减震等场景中，弹性体的玻璃化转变温度（Tg）是决定其服役可靠性的核心阈值：一旦环境温度低于Tg，材料将从柔韧高弹态突变为硬脆玻璃态，直接导致密封失效、部件开裂甚至系统故障。如何精准量化不同橡胶的Tg特征，匹配严苛工况需求？
本文基于安东帕 Julia DSC 500 实测数据，为行业提供标准化表征参考。
实验方法与标准化设计
Julia DSC 500差示扫描量热仪
本次测试严格遵循高分子热分析表征规范，覆盖4类工业主流弹性体：氟橡胶（FKM）、丁腈橡胶（NBR）、交联三元乙丙橡胶（EPDM）、天然橡胶/丁苯橡胶共混胶（NR/SBR）。测试采用安东帕Julia DSC 500，配备机械制冷模块（RCM），免除液氮依赖实现宽温区稳定控温；测试前已完成低温区间温度与焓值双校准，全程通50mL/min高纯氮气维持惰性氛围，确保数据重复性误差＜±0.5℃。
样品 | 样品质量/mg | 测试温区/℃ | 升温速率/(K·min⁻¹) |
FKM | 9.572 | -40~+30 | 10 |
NBR | 10.812 | -90~+210 | 10 |
EPDM | 9.954 | -90~0 | 10 |
NR/SBR | 9.304 | -90~0 | 10 |
关键结果与机理解析
DSC 热流曲线中，玻璃化转变表现为台阶状热容突变，可直接关联材料分子结构与性能：

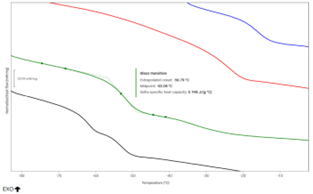

图1：FKM（蓝色）、NBR（红色）、EPDM（绿色）及NR/SBR（黑色）的 DSC 曲线。
均聚橡胶呈现单一明确Tg：FKM 因 C-F 键强、主链刚性大，Tg 达-15.86℃，仅适用于中高温、耐介质场景；EPDM 主链饱和度高、侧基短小，Tg 低至 -53.08℃，是 -40℃ 以下低温密封的最优解；NBR 受极性腈基约束，Tg 处于 -23.32℃ 的中位区间，兼顾耐油与常规耐寒需求。
共混体系的多相特征可追溯：NR/SBR出现两个独立转变台阶，分别对应天然橡胶相（-61.83℃）与丁苯橡胶相（-52.96℃），直接证实两相不相容、呈宏观相分离结构，为多组分配方相容性优化提供量化依据。
比热容变化 Δcₚ 可量化无定形程度：NBR 的 Δcₚ 达 0.253 J/(g·℃)，显著高于其他样品，说明其无定形组分占比更高，玻璃化转变行为更显著；NR/SBR的两个 Δcₚ 台阶均较低，符合共混体系相分离导致的各相占比分散特征。
结论与方案价值
本研究充分验证了 DSC 技术在弹性体性能评价中的核心价值：不同聚合物的结构差异直接决定其 Tg 特征，进而限定材料的可适用温区——FKM 因高 Tg 不适用于极端低温工况，EPDM 凭借低 Tg 成为低温场景首选，NBR 性能均衡适配通用工业需求，而NR/SBR 的双 Tg
✅ 选型前置化：以 Tg 数据为锚点预判材料低温服役边界，从研发端规避“常温合格、低温失效”的批量风险；
✅ 质控标准化：测试方法符合 DIN 53545等国际橡胶测试规范，数据可直接用于供应链交付、第三方合规认证；
✅ 研发提效：针对特种弹性体、改性配方的定制化表征，可快速定位结构-性能关联，缩短配方迭代周期 30% 以上。
聚合物加工测试分析指南
在快速发展的聚合物制造领域，提升效率、保障品质、实现可持续生产已成为行业核心议题。本指南为聚合物加工、质量控制及研发领域的专业人士提供权威技术参考。
点击图片下载E-Book
阅读 0
