行业应用 | Autosorb 3300 巧用程序升温氧化（TPO）解锁石墨材料结构密码

碳材料凭借其独特的物理和化学性质，在电子、催化、吸附及光学等众多领域扮演着关键角色。由于碳材料的性能与其晶体结构、孔隙特征、晶格缺陷等因素密切相关，评估其热化学稳定性变得至关重要。程序升温氧化（TPO）作为一种经典的化学吸附技术，已成为表征碳材料结构特征的重要利器。

本期我们将为您分享如何利用安东帕Autosorb 3300 化学吸附仪，通过在线自动混气方案，对石墨材料进行 TPO 表征的实测应用案例。

高效实验设计

本实验采用 50 mg 粉末状石墨样品，在 Autosorb 3300 的自动测试流程下进行。仪器在测试前会自动进行泄漏检查，以确保系统安全。完整实验流程如下：

▶原位除水预处理：室温下通氦气（30 sccm）10 分钟后，以 5℃/min 升至 250℃ 并恒温 60 分钟，除去吸附的环境水分，最后冷却至 50℃。

▶ 在线精确混气与稳定：利用仪器内部的在线自动混气功能，将高纯氧气（5 sccm）与高纯氦气（45 sccm）进行在线混合，配比为 10 vol% O₂/He，总流量为 50 sccm。

▶ 程序升温氧化反应：以 5℃/min 的速率从 50℃ 线性升温至 1100℃，并在 1100℃ 保温 10 分钟。

▶ 安全降温：测试结束后，炉体自动冷却至 40 ℃。

谱图解析：石墨样品的“健康报告”

通过 Autosorb 3300 的精准检测，我们得到了石墨样品的 TPO 曲线，并从时间和温度两个维度进行了深入解析：

图 1 显示了 TCD 信号和温度随时间的变化趋势。可以看出，样品温度按照预设程序实现了极其完美的线性升高。绿色的 TCD 信号曲线在约 295 min 时表现出一个明显的、单一的氧化峰。这种单一氧化峰的出现，强有力地证明了该石墨样品具有良好的均一性。如果样品中存在不同类型或不同程度的结构缺陷，通常会因为其氧化活性较高而在低温区形成额外的氧化峰。在约 330 min 时，信号恢复至基线，表明氧化反应基本结束，样品已完全氧化。

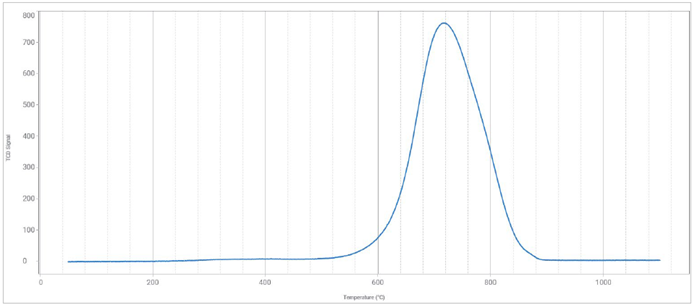

为了更直观地与文献报道结果进行对比，将同一实验数据重绘为以温度为横坐标的谱图（图 2）。从图中可以清晰地看出，该石墨样品的氧化峰峰温为 717℃。由于氧化峰峰温对升温速率非常敏感，较低的升温速率会导致峰温向低温方向偏移，因此在报告数据时，Autosorb 3300 保证了升温速率的可控性，使实验数据具备极高的可复现性与对比价值。

助力科研：Autosorb 3300 化学吸附仪

本次实验的成功离不开强大的硬件支持。安东帕 Autosorb 3300 是一套集快速、高重复性、安全于一体的 TPX 表征平台。

✅ 高灵敏热导检测器（TCD）：精准捕捉反应过程中的微弱信号变化。

✅ 内置在线自动混气功能：无需额外购置昂贵的预混标准气瓶，纯气在线配比，降低实验成本并提高灵活性。

✅ 出色的温控系统：炉体响应迅速、冷却高效、温控稳定性强，能够轻松应对 1100℃ 的高温测试。
